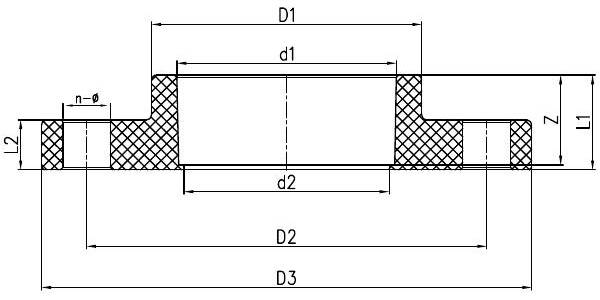

公称直径DN

D1

D2

D3

d1

d2

L1

L2

Z

n-Φ

DN15

30

65

95

20

17

24

14

19

4-Φ14

DN20

36

75

105

25

22

25

16

20

4-Φ14

DN25

46

85

115

32

29

26

16

21

4-Φ14

DN32

53

100

135

40

37

27

18

22

4-Φ18

DN40

64

110

145

50

47

30

18

25

4-Φ18

DN50

81

125

160

63

60

33

20

28

4-Φ18

DN65

93

145

185

75

71

37.5

20

31

4-Φ18

DN80

114

160

196

90

86

42.5

20

36

8-Φ18

DN100

134

180

215

110

106

53.5

22

47

8-Φ18

DN125

166

210

244

140

135

56

22

54

8-Φ18

DN150

190

240

280

160

155

59

24

56

8-Φ22

DN200

251

295

340

225

218

65

28

61

8-Φ22

DN250

308

350

415

280

272

79

30

75

12-Φ22

DN300

347

400

450

315

307

95

33

91

12-Φ22

DN350

395

460

505

355

348

190

35

185

16-Φ22

DN400

440

515

565

400

390

211

35

206

16-Φ26

DN450

483

565

615

450

440

236

35

231

20-Φ26

DN500

548

620

670

500

488

261

38

256

20-Φ26

DN600

690

725

780

630

616

326

48

321

20-Φ26
