绿色长寿命提升式止回阀定制DN40-DN80 6 10英寸二通塑料FRPP止回阀
产地：中国
品牌名称：KXPV
型号：H41F-10S
应用：一般
材质：塑料
介质温度：中温、常温
压力：中压
电源：手动
介质：酸
端口尺寸：DN40-DN80
结构：检查
产品名称：升降式止回阀
颜色：绿色
包装：纸箱
交货时间：7 天
最小起订量：1 件
| 产品结构特点 |
1. 规格齐全
2. 性能可靠
3. 使用范围广
4. 安装简易可靠
5. 可任意位置安装
| 零件材质表 |
|
件号 |
名称 |
材质 |
|
1 |
阀盖 |
FRPP |
|
2 |
O 型圈 |
EPDM |
|
3 |
活塞 |
PTEE |
|
4 |
阀体 |
FRPP |

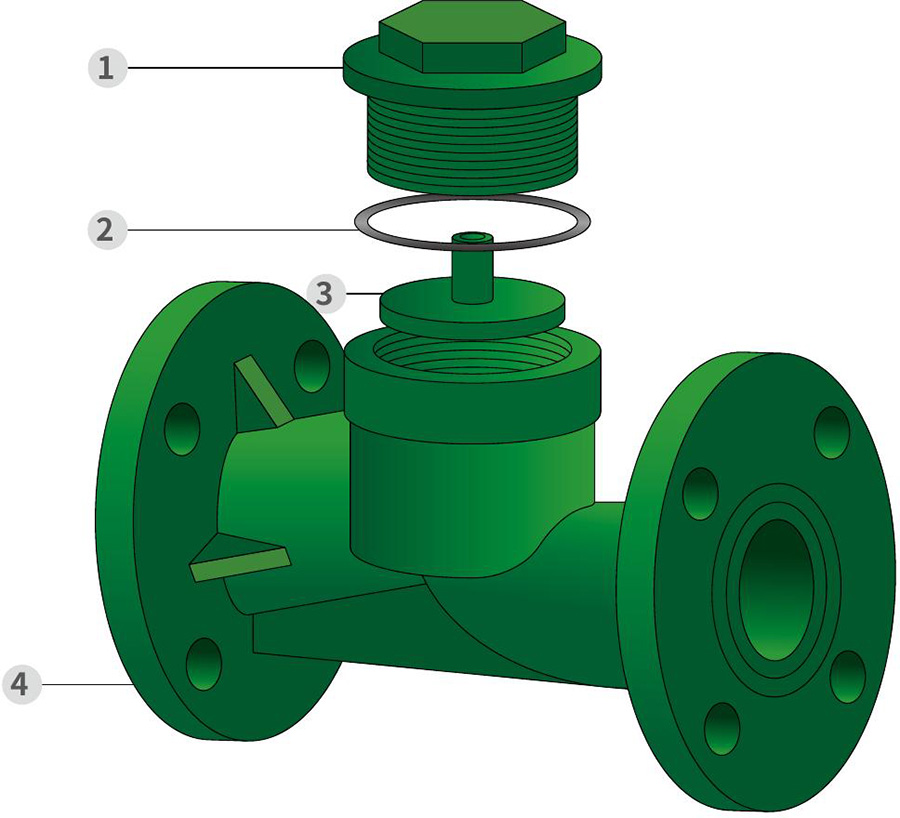

升降式止回阀装配明细图
| 外形尺寸表 |
|
公称直径DN (mm) |
D1 |
D2 |
L |
T |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
40 (11/2") |
150 |
110 |
105 |
3.88 |
200 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
165 |
125 |
120 |
4.74 |
230 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
185 |
145 |
140 |
5.49 |
290 |
24 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
200 |
160 |
150 |
6 |
310 |
25 |
8-Φ18 |
8-Φ19 |
4-Φ19 |
