新到货CPVC蜗轮蝶阀手动法兰连接单偏心密封工业塑料阀门用于水和化工
型号：D371X-10V
驾驶模式：手动
连接形式：法兰
结构：单偏心密封
密封形式：自动密封
阀杆：普通
工作压力：低压（Pn<1.6mpa）
工作温度：常温（-40°C<T<120°C）
密封面材质：软密封
应用：工业用途、水工业用途、家庭用途
商标：KXPV
规格：DN150-DN1000
Origin:Beilun Ningbo China
HS编码：8481804090
| 产品结构特点 |
1. 高度抗腐蚀性
使用整体的塑料铸模，阀体使用具有很强的抗腐蚀性合成橡胶制成。
2. 良好的密封性能
具有良好的密封性能，适合用来输送高粘度介质和泥浆。
3. 面对面短距离
安装简易，使用方便。

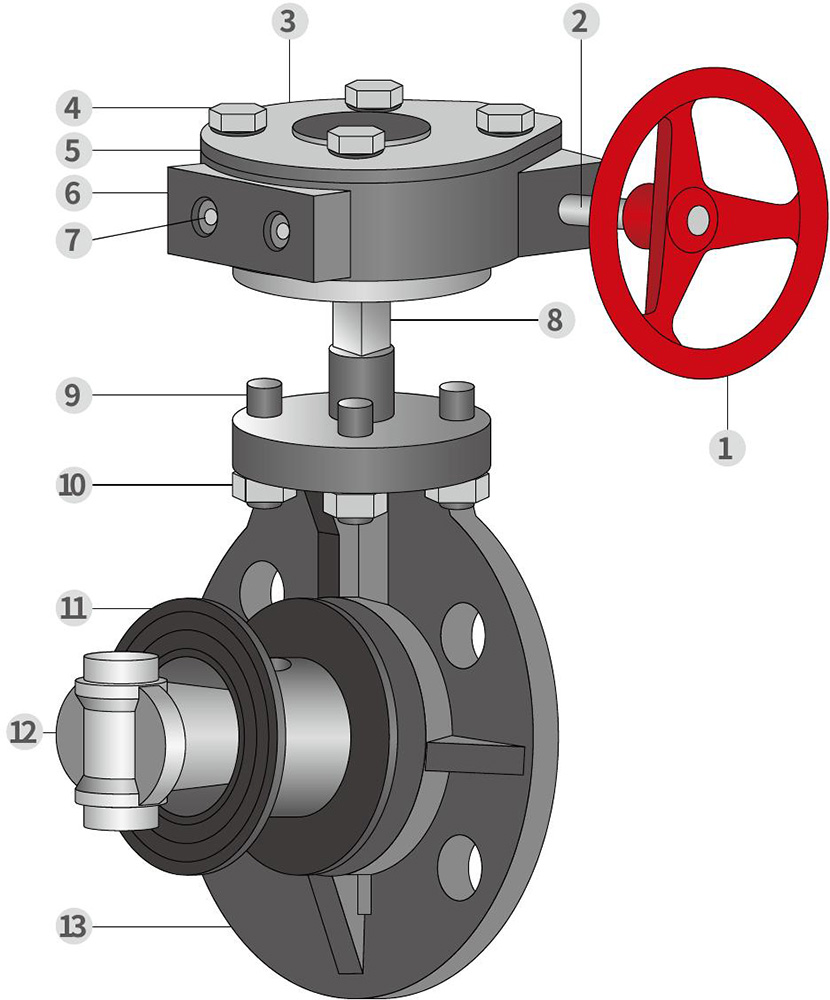

蜗轮式蝶阀装配明细图
| 零件材质表 |
|
件号No. |
名称 |
材质 Material |
|
1 |
手轮 |
铸铁，铝合金 |
|
2 |
蜗轮轴 |
钢 |
|
3 |
指示器铭牌 |
ABS铝 |
|
4 |
六角螺检 |
钢、不绣钢 |
|
5 |
蜗轮盖 |
铸铁，铝合金 |
|
6 |
蜗轮箱 |
铸铁，铝合金 |
|
7 |
限位螺栓 |
钢、不锈钢 |
|
8 |
阀杆 |
钢、不锈钢 |
|
9 |
双头螺柱 |
钢、不锈钢 |
|
10 |
六角螺母 |
钢、不锈钢 |
|
11 |
密封橡胶 |
EPDM,FPM |
|
12 |
阀瓣 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
13 |
阀体 |
FRPP,PVDF,CPVC,UPVC,PPH |
| 零件材质表 |
|
编号 |
部件名称 |
材质 |
数量 |
|
1 |
手轮 |
铸铁 |
1 |
|
2 |
涡轮头 |
铸铁 |
1 |
|
3 |
销子 |
钢 |
1 |
|
4 |
螺帽罩 |
FRPP |
4 |
|
5 |
阀体 |
FRPP,PVDF,CPVC,UPVC,PPH |
1 |
|
6 |
阀瓣 |
FRPP,PVDF,CPVC,UPVC,PPH |
1 |
|
7 |
密封橡胶 |
EPDM, FPM |
1 |
|
8 |
阀杆 |
钢、不锈钢 |
1 |

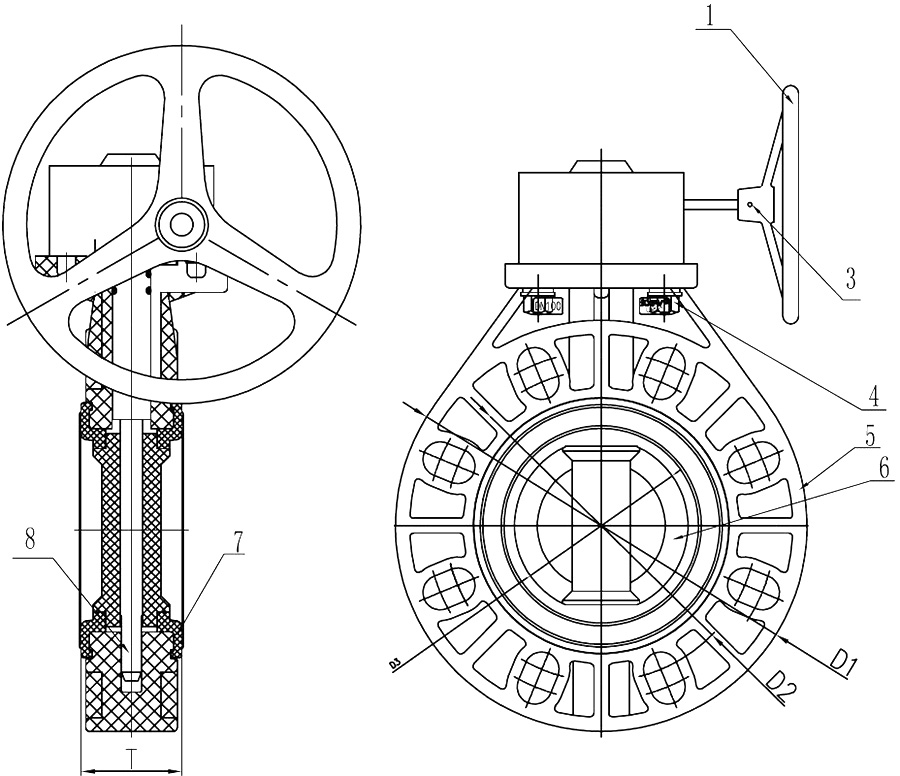

| 外形尺寸表 |
|
DN |
D1 |
D2 |
D3 |
T |
n-Φ |
|
40 |
148 |
110 |
41.5 |
39 |
4-Φ19 |
|
50 |
162 |
125 |
48.5 |
43 |
4-Φ19 |
|
65 |
180 |
145 |
63 |
45 |
4-Φ19 |
|
80 |
196 |
160 |
75.5 |
45 |
8-Φ19 |
|
100 |
225 |
180 |
95 |
56.5 |
8-Φ19 |
|
125 |
255 |
210 |
120 |
65 |
8-Φ23 |
|
150 |
285 |
240 |
143.5 |
75 |
8-Φ23 |
|
200 |
340 |
295 |
195 |
85 |
8-Φ23 |
