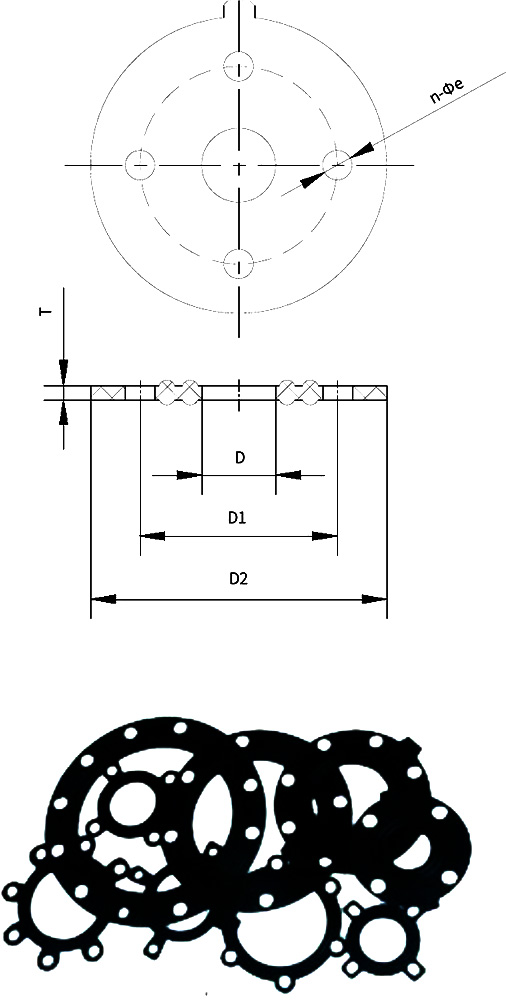

公称直径 DN (mm)

D

D1

D2

T

n-Φ

15

18

65

95

3

4-Φ14

20

27

75

105

3

4-Φ14

25

34

85

115

3

4-Φ14

32

37

100

135

3

4-Φ18

40

41

110

145

3

4-Φ18

50

61

125

160

3

4-Φ8

65

69

145

180

3

4-Φ18

80

89

160

195

3

8-Φ18

100

101

180

215

3

8-Φ18

125

125

210

245

3

8-Φ18

150

151

240

280

3

8-Φ23

200

203

295

335

3

8-Φ23

250

254

350

390

3

12-Φ23

300

324

400

440

4

12-Φ22

350

354

460

500

3

16-Φ25

400

404

515

565

3

16-Φ27

500

530

620

670

4

20-Φ26
