白色和红色 PVDF 液位指示器 定制 DN15-50 具有竞争力的价格水筒仓塑料 PVDF 液位指示器用于水处理
产地：中国浙江
品牌名称：KXPV
型号：G41F-10F
产品名称：液面计
颜色：白色和红色
尺寸：DN15-50
交货时间：7 天
最小起订量：1 件
供应能力：10000 件/月
| 零件材质表 |
| 件号 | 名称 | 材质 |
| 1 | 压紧螺母 | FRPP |
| 2 | 手轮 | 合金料 |
| 3 | 六角螺母 | 钢 |
| 4 | 垫片 | 钢 |
| 5 | 阀盖 | PPH,CPVC,UPVC,FRPP,PVDF |
| 6 | 阀杆螺母 | 铸铁 |
| 7 | 阀瓣 | PPH,CPVC,UPVC,FRPP,PVDF |
| 8 | 膜片 | EPDM,F46 |
| 9 | 阀体 | PPH,CPVC,UPVC,FRPP,PVDF |
| 10 | 限位罩 | AS |
| 11 | 衬环 | FRPP |
| 12 | 螺帽盖 | FRPP |
| 13 | 双头螺柱 | 钢 |
| 14 | 阀杆 | 钢 |
| 15 | 垫膜 | EPDM |
| 16 | 密封件 | PTFE |
| 17 | 垫片 | 钢 |
| 18 | 六角螺母 | 钢 |
| 19 | 连接件 | PPH,CPVC,UPVC,FRPP,PVDF |
| 20 | 双头螺柱 | 钢 |

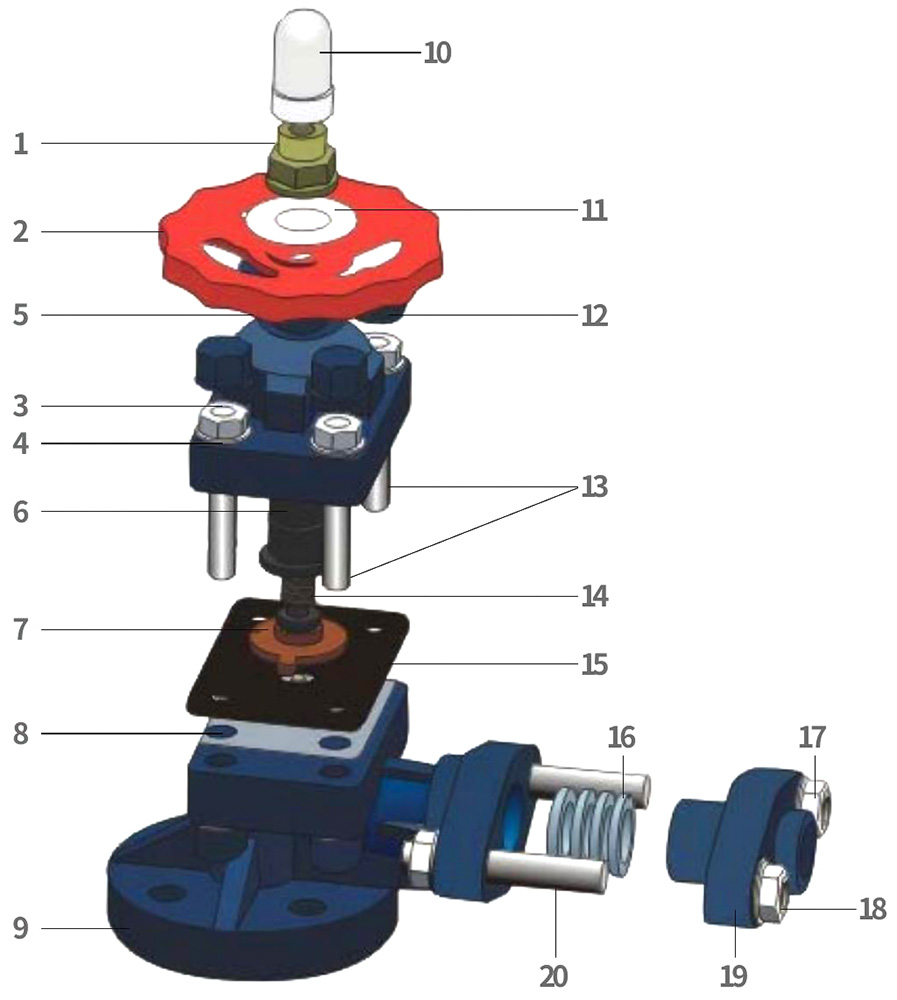

液面计装配明细图

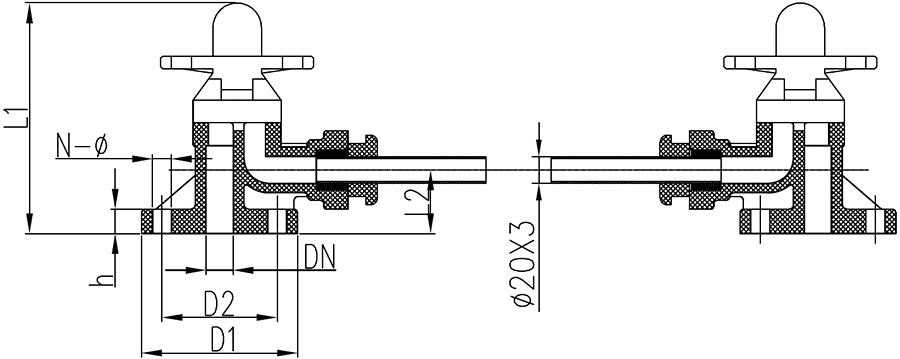

| 外形尺寸表 |
|
公称直径DN (mm) |
D1 |
D2 |
L1 |
L2 |
h |
n |
Φ |
||||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
|||||
|
15(1/2") |
95 |
65 |
70 |
2.38 |
180 |
50 |
20 |
4 |
4 |
4 |
14 |
15 |
16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
180 |
50 |
18 |
4 |
4 |
4 |
14 |
15 |
16 |
|
25 (1") |
115 |
85 |
90 |
3.13 |
180 |
50 |
19 |
4 |
4 |
4 |
14 |
19 |
16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
180 |
50 |
19 |
4 |
4 |
4 |
18 |
19 |
16 |
|
40 (11/2") |
145 |
110 |
105 |
3.88 |
180 |
50 |
20 |
4 |
4 |
4 |
18 |
19 |
16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
180 |
50 |
20 |
4 |
4 |
4 |
18 |
19 |
19 |
